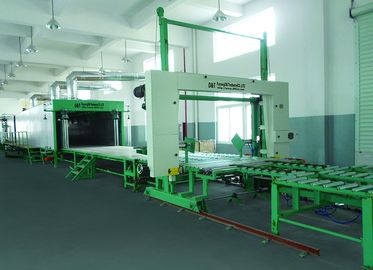

Đường dây sản xuất bọt chân ngang hoàn toàn tự động tiêu chuẩn để làm bọt biển
A. thông số kỹ thuật của mỗi thành phần:
1. Trộn hỗn hợp rack và sàn điều khiển bọt 4m × 3.2m × 3.2m ((L × W × H)
2. Thả bảng đường hầm sấy 17,5m × 2,4m × 1,2m ((L × W × H)
3. Liên kết bên đường hầm sấy 17,5m × 2,4m × 1,2m ((L × W × H)
4. Thang lò sấy 16,9m × 4,55m × 3,2m ((L × W × H)
5Đường vận chuyển mặt bằng trong đường hầm sấy 17,5m × 2,4m × 0,8m ((L × W × H)
6Chiều rộng của vạt bọt biển cho máy cắt 2,4m × 1,30m (W × H)
(Loại cắt giảm)
B. Thông số kỹ thuật và chức năng chính:
1- Kích thước tổng thể của thiết bị: 34m × 4,55m × 3,2m ((L + tổng chiều rộng + H)
2Số lượng thành phần của vật liệu tạo bọt: 13
3. Chiều rộng sản phẩm: 1200mm~2300mm
4. Chiều cao sản phẩm: ≤1200MM
5mật độ: 10Kg/m3~50Kg/m3
6Công suất: 2000mm/min~7000mm/min
7- Capacity tối đa: 200~300L/min
8. Phương pháp tạo bọt: 1). giảm bớt, lắc (lên, xuống, phía trước hoặc phía sau điều chỉnh)
2) Loại hầm (đối với 2 hầm tạo bọt: W1550mm/w2100mm)
9. Phân tích nâng màng (chức năng dọc phẳng)
10. Thông báo arrester cho vật liệu thiếu (tấm bọt bảo vệ chức năng)
11. Thả bảng của đường hầm sấy điều khiển chiều cao và chiều rộng bằng điện
12. đường dây vận chuyển của liên kết bên của đường hầm làm khô vận hành chiều cao và chiều rộng bằng điện
13. Bức giấy và phim cơ thể tự động bỏ đi
14. Dễ dàng thay đổi hai hỗn hợp khuấy (Φ100mm) và pre-mixer
15Phương pháp để kiểm soát mở rộng:
1) Kiểm soát bởi PLC, các loại các loại bọt biển liên tục một lần
2) toàn bộ điều khiển bộ chuyển đổi, đồng bộ hóa dòng sản xuất;
16. Kích thước tối đa của bọt biển: 1500mm × 2300mm × 1300mm ((L × W × H).
17. Sức mạnh máy điện của hỗn hợp khuấy: 37kw
18Tổng công suất: 130kw
C. Hướng dẫn thiết kế và vật liệu chính

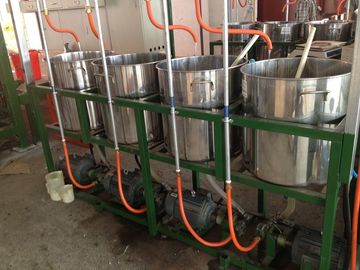

1- Vật liệu thô nồi (Áp suất khí quyển)
|
Loại |
Sử dụng |
Thông số kỹ thuật |
Số lượng |
|
Nồi lớn |
PPG |
6m3/δ 5mmA3 thép carbon với hằng số nhiệt độ |
1 |
|
Nồi lớn |
PPG+ bột, dầu trắng |
4m3/δ 5mmA3 Thép carbon với hằng số nhiệt độhệ thống |
2 |
|
Nồi lớn |
TDI |
Thép không gỉ 4m3/δ 4mm, xáo trộn với tốc độ liên tục nhiệt độ |
1 |
|
Nồi lớn |
MC |
Thép không gỉ 2m3/δ 3mm, với giá trị liên tục nhiệt độ |
1 |
|
Chậu |
Nước |
400L/δ 1.5mm thép không gỉ,với tự động hệ thống thêm nước và bộ lọc nước |
1 |
|
Chậu |
Dầu silicon, Chống cháy,Màu đen |
Thép không gỉ 200L/δ 1,5 mm |
3 |
|
Chậu |
Amine, Stannum, Màu sắc quan trọng |
120L/δ 1.5mm Thép không gỉ |
4 |
|
Chậu
|
Xúc bột đá |
1.0m3/δ 3mm/A3 thép dây chuyền khuấy |
1 |
|
Chậu |
MC |
118L bình tiêu chuẩn |
1 |
Mô tả:

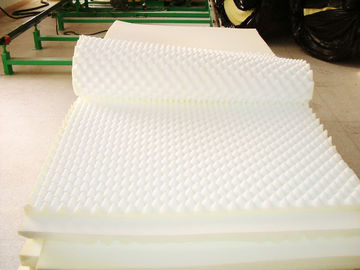

Máy này chủ yếu được sử dụng để sản xuất cao su bọt urethane mềm
(mật độ là khoảng10-50kg/m3).
Nó có mức độ hoạt động tự động cao. sản xuất là thấp chi phí thấp và hoạt động là
Đơn giản. Nó là mong muốn.Thiết bị để sản xuất các sản phẩm cao su bọt trong đồ nội thất,
Giày, vòng tròn, quần áo điện tử và ngành công nghiệp ô tô.
Điều khoản thanh toán: 30% thanh toán trước bằng T / T khi ký hợp đồng
70% được bảo hiểm bởi T / T trước khi giao hàng hoặc xác nhận L / C trước mắt.
Lắp đặt và khởi động: 2 kỹ thuật viên sẽ được chỉ định để phối hợp lắp đặt, đưa vào sử dụng
đào tạo, chi phí cho chuyến bay và chỗ ở phù hợp cộng với USD60/ngày sẽ được tính thêm.
Bảo hành: 12 tháng bảo hành giới hạn. bắt đầu từ ngày giao hàng không bao gồm các bộ phận mòn.
Chi phí vận chuyển cho các bộ phận được thay thế trong thời gian bảo hành phải được khách hàng chịu.
