| Người mẫu | DTPQ-1650 | DTPQ-2150 |
| Kích thước sản phẩm tối đa | L2500 * W1650 * H1200mm | L3000 * W2500 * H1200mm |
| Độ dày cắt | 2.0-200mm | 2.0-200mm |
| Dao cắt | 8500mm | 9400mm |
| Hệ thống điều khiển | Đầu dò | Đầu dò |
| Cắt nhanh | 0-25m / phút | 0-25m / phút |
| Tổng thể sức mạnh | 8.14kw | 8.14kw |
| Kích thước tổng thể | L5800 * W3500 * H2400mm | L7800 * W4200 * H2400mm |
| Cân nặng tổng quát | 2000kg | 2200kg |

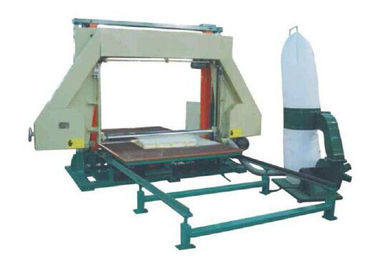

Máy này áp dụng công nghệ mới nhất của nước ngoài về chuyển đổi tần số và điều chỉnh tốc độ, và chủ yếu phù hợp để cắt bọt theo chiều ngang.Nó đi kèm với một kỹ thuật số hoàn toàn tự động
Hệ thống điều khiển đảm bảo thao tác dễ dàng và cắt chính xác.
cấu trúc máy
& Máy này bao gồm một đế, một giá đỡ dụng cụ dây đai, một bàn làm việc và một hộp vận hành điện.
& Đế máy bao gồm móng, cột, ống trượt, vít và đai ốc, dầm, tuốc nơ vít nâng, v.v.
& Giá đỡ dụng cụ đai bao gồm giá đỡ dụng cụ, bánh xe cắt đai và thiết bị truyền động của nó, dao cắt đai, hộp dao cắt, cơ cấu điều chỉnh độ nghiêng, nắp bảo vệ, v.v.
& Bàn làm việc bao gồm bệ, bánh xe dẫn hướng, ray dẫn hướng, giá đỡ, thiết bị dẫn động bệ, bộ đệm, v.v.
nguyên tắc làm việc
1. Sau khi bọt được đặt trên bệ, động cơ truyền động trên bệ, cùng với dây đai chữ V và bộ giảm tốc bánh răng sâu, truyền động bánh răng truyền động và thanh răng phía sau bệ quay, để bệ chuyển động tới thanh dẫn đường ray và đi qua tang trống theo phương thức chuyển động qua lại.Cả hai đầu của ray dẫn hướng đều được trang bị các công tắc hành trình có thể điều chỉnh để bệ có thể di chuyển theo hướng song song trong phạm vi không gian đặt trước để đảm bảo cấp và cắt song song.Một bộ đệm được lắp đặt giữa bệ và ray dẫn hướng để giảm độ rung tạo ra khi bệ di chuyển.
2. Bánh xe máy cắt đai được lắp trên giá đỡ máy cắt đai.Động cơ truyền động phối hợp với ròng rọc đai chữ V để giảm tốc, và truyền động cho bánh máy cắt đai quay, để máy cắt đai quay quanh bánh xe máy cắt đai.Giá để dao đai được trang bị bánh mài dao đai để giữ cho lưỡi dao luôn sắc bén.Việc nâng và hạ phần còn lại của dụng cụ dây đai được điều khiển bởi một động cơ truyền động khác.Sau khi động cơ truyền động được giảm tốc bằng hộp giảm tốc, động cơ truyền động truyền động trục vít bị dẫn cùng với bánh răng côn ở cả hai đầu, do đó dẫn động đai ốc bị dẫn và ống trượt được nối với đai ốc bị dẫn để thực hiện chuyển động nâng.Có giá đỡ dao.
3. Máy được điều khiển bởi bảng điều khiển.Bảng điều khiển của hộp vận hành được trang bị công tắc nguồn, nhiều nút điều khiển, đèn báo hoạt động, cũng như đồng hồ đo độ dày, nút tiến, lùi, độ trễ, đồng hồ đo đầu ra, v.v.
4. Máy cũng được trang bị cơ cấu điều chỉnh độ nghiêng dao cắt.Khi cắt bọt bằng dao, có thể chọn góc nghiêng (góc giữa mặt phẳng của dao và mặt phẳng ngang) tùy theo độ dày và mật độ của bọt.Các giá trị phổ biến cho độ nghiêng nằm trong khoảng từ -2 ° đến + 3 °, như sau:
